多WAN口宽带拨号交换机设置

本文于 2019-10-16 16:15 更新,部分内容具有时效性,如有失效,请联系邮件admin#cnitdog.com进行更新。

一、适用场景:
爱快、高恪、RouerOS等各类路由WAN口扩展,即路由器WAN口不够用或需要多条ADSL拨号接入情况下前端交换机设置。

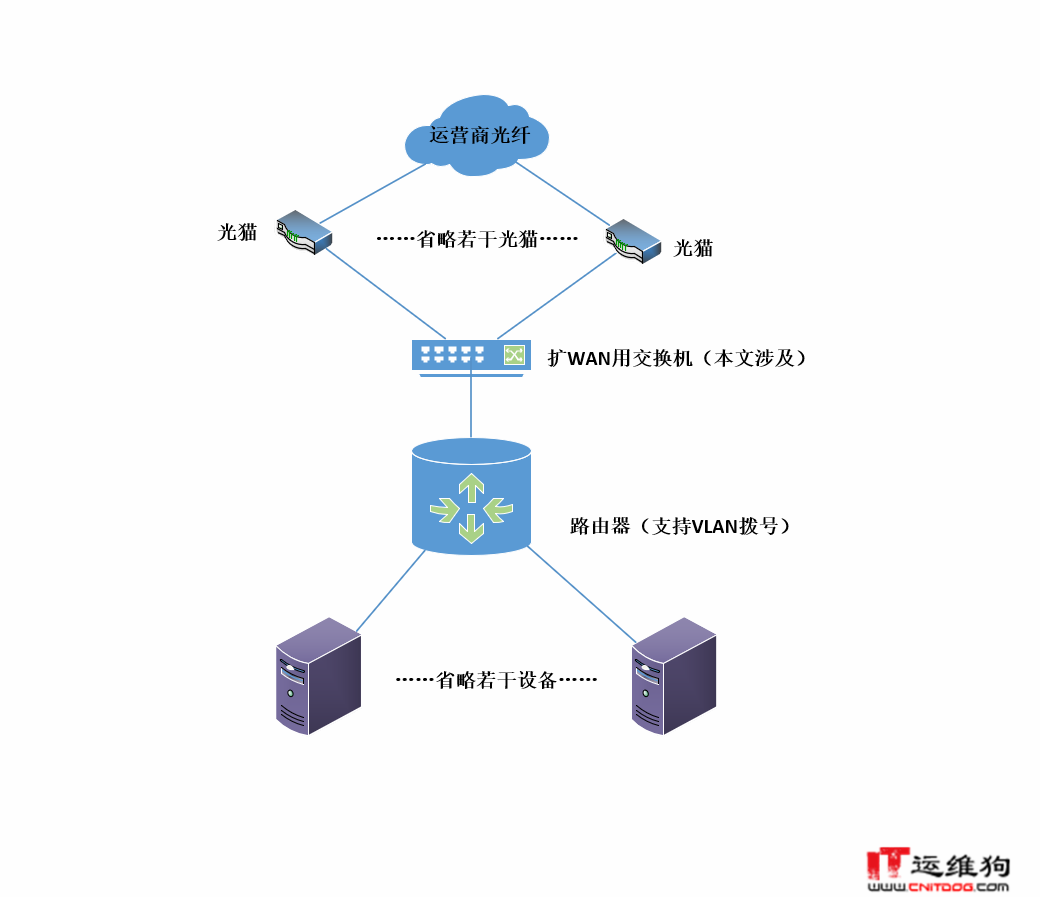

二、网络拓扑:

三、配置规划:
交换机1端口至23端口每个端口设置不同VLAN(例如VLAN1-VLAN23)供宽带接入使用,24口连接路由器进行宽带拨号。

四、设备配置:
1、建立VLAN1-VLAN23

[Cnitdog-Huawei-Switch-Wan]vlan batch 1 to 23

2、将1端口至23口划分至对应VLAN(以1端口为例,其他端口以此类推进行设置)
(1)进入1端口

[Cnitdog-Huawei-Switch-Wan]interface GigabitEthernet 0/0/1

(2)将1端口模式设置成ACCESS模式

[Cnitdog-Huawei-Switch-Wan-GigabitEthernet0/0/1]port link-type access

(3)将1端口设置为VLAN1

[Cnitdog-Huawei-Switch-Wan-GigabitEthernet0/0/1]port default vlan 1

4、设置24端口接入路由器
(1)进入24端口

[Cnitdog-Huawei-Switch-Wan]interface GigabitEthernet 0/0/24

(2)将24端口设置成TRUNK模式

[Cnitdog-Huawei-Switch-Wan-GigabitEthernet0/0/24]port link-type trunk

(3)将24端口设置成允许VLAN1-VLAN23通过

[Cnitdog-Huawei-Switch-Wan-GigabitEthernet0/0/24]port trunk allow-pass vlan 1 to 23

五、设备配置文件

[Cnitdog-Huawei-Switch-Wan]dis cu
#
sysname Cnitdog-Huawei-Switch-Wan
#
vlan batch 2 to 23
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 2
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 3
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 4
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 5
#
interface GigabitEthernet0/0/6
 port link-type access
 port default vlan 6
#
interface GigabitEthernet0/0/7
 port link-type access
 port default vlan 7
#
interface GigabitEthernet0/0/8
 port link-type access
 port default vlan 8
#
interface GigabitEthernet0/0/9
 port link-type access
 port default vlan 9
#
interface GigabitEthernet0/0/10
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/11
 port link-type access
 port default vlan 11
#
interface GigabitEthernet0/0/12
 port link-type access
 port default vlan 12
#
interface GigabitEthernet0/0/13
 port link-type access
 port default vlan 13
#
interface GigabitEthernet0/0/14
 port link-type access
 port default vlan 14
#
interface GigabitEthernet0/0/15
 port link-type access
 port default vlan 15
#
interface GigabitEthernet0/0/16
 port link-type access
 port default vlan 16
#
interface GigabitEthernet0/0/17
 port link-type access
 port default vlan 17
#
interface GigabitEthernet0/0/18
 port link-type access
 port default vlan 18
#
interface GigabitEthernet0/0/19
 port link-type access
 port default vlan 19
#
interface GigabitEthernet0/0/20
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/21
 port link-type access
 port default vlan 21
#
interface GigabitEthernet0/0/22
 port link-type access
 port default vlan 22
#
interface GigabitEthernet0/0/23
 port link-type access
 port default vlan 23
#
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk allow-pass vlan 2 to 23
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
return
[Cnitdog-Huawei-Switch-Wan]

六、注意事项:
1、设置完毕后记得注意保存设备配置,防止设备重启配置丢失(用户视图下设置)。
2、在路由器或软路由上面拨号设置VLAN要和交换机的VLAN一致(1端口是VLAN1,那么路由器也要设置成VLAN1,并且账户密码为插入1端口的宽带账户密码),否则拨号会失败!
3、交换机1端口不是没有设置VLAN,因为VLAN1为默认VLAN不显示,为了免得混淆交换机端口和VLAN的对应关系,故使用了VLAN1,生产环境不推荐使用VLAN1。

后续文章将进行介绍如何设置各种路由器多WAN口设置。
